Fraiseuse de poche CNC 5 axes
Taille de l'équipement: 600x400x510mm
dimension du lit : φ100 mm
Charge utile maximale de la table de travail : 5 kg
vitesse 0-24000tr/min
Contrôle du système Windows
Prise en charge du contrôle du code G
Fraisage CAO ou CAM
Description
Paramètres techniques
Description des produits

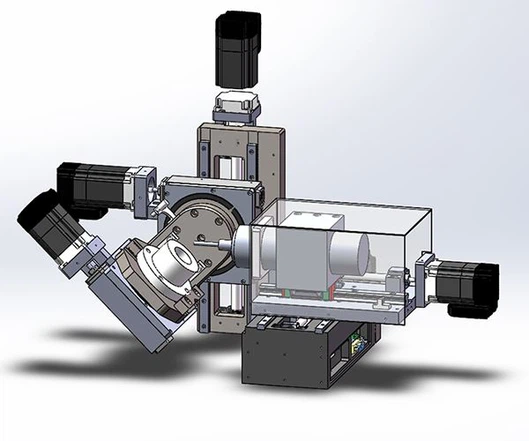

La fraiseuse à axes Pocket CNC 5- est une petite machine CNC de haute précision conçue pour l'usinage complexe de petites pièces. Son système de liaison à cinq axes permet une variété d'opérations allant de la simple découpe bidimensionnelle à la gravure tridimensionnelle complexe, offrant aux utilisateurs une plus grande liberté de traitement et une plus grande précision. L'appareil est compact et adapté à un placement dans des espaces limités. Il est compatible avec une variété de matériaux tels que le métal, le bois et le plastique, et est largement utilisé dans l’éducation, le développement de prototypes et la production à petite échelle. Son interface conviviale et son système de contrôle avancé permettent aux débutants et aux professionnels de l'utiliser facilement et d'obtenir une production efficace.
Système de liaison à cinq axes :
Offre une plus grande liberté de traitement et peut gérer des géométries complexes et des tâches de traitement à multiples facettes.
Conception compacte :
Petite taille, poids léger, faible encombrement, adapté aux environnements de travail limités.
Capacités de traitement de haute précision :
Des servomoteurs de précision et des systèmes de contrôle avancés garantissent une excellente précision de traitement et une excellente finition de surface.
Compatibilité multi-matériaux :
Prend en charge le traitement d'une variété de matériaux tels que le métal, le bois, le plastique et les matériaux composites pour répondre aux différents besoins d'application.
Vidéo d'essai
Un projet de test CNC à cinq axes acheté par l'équipe de robots intelligents du MIT.
(Plusieurs projets conçus par l'équipe, dont MIT Mini Cheetah :https://www.youtube.com/watch?v=xNeZWP5Mx9shttps://www.youtube.com/watch?v=G6fMV1UPzkget la solution Rubik's Cube la plus rapide au mondeQuestion sur les robots :https://www.youtube.com/watch?v=nt00QzKuNVYutilise des machines Pocket NC pour fabriquer des pièces pour des projets de robots similaires.)
Spécifications techniques
| Taille de l'emballage | L800xP600xH800mm | Poids d'emballage | 100-120kg |
| Taille de l'équipement | L600xP400x H510mm | poids du matériel | Poids net de 45 kg, avec tôle de 75 kg |
| Dimension du lit | φ100mm | Charge utile maximale de la table de travail |
5 kg |
| Déplacement efficace XYZ | X160xY200xZ130mm | Voyage efficace AC | A : -30-120 degrés, C 360 degrés |
| Plage de traitement à trois axes | X160xY200xZ125mm | Plage de traitement à cinq axes | Cylindre : φ 150 H105mm, φ 100 H120mm,cube L125D 125 H110mm |
| Précision du traitement sur trois axes | Parallélisme des axes linéaires & degré vertical de 0,03 mm, La plage de déplacement est de 0,02 mm |
Précision de traitement sur cinq axes | Parallélisme de l'axe linéaire et degré vertical de 0,05 mm, Précision spatiale sur cinq axes de<0.05mm |
| Fil machine à billes XYZ | X&Z : 1204C7, Y : 1604 C7, C5 évolutif | Axe AC |
1 :80 20 Retour du réducteur d'harmoniques<1' |
| Le rail de guidage linéaire XYZ | X&Z Hiwin MGN12 Y:Hiwin MGN15 | cadre du corps | Aluminium aviation 6061T6 + stressé réglage des composants de l'acier 45 |
| Vitesse de traitement | 4000 mm/min varient selon le matériau | ||
| axe principal | φ65mm 800W électrique refroidi à l'eau broche à 24,000r /min |
protéger | L'orgue est étanche à la poussière + le joint d'huile est étanche à l'eau et à la poussière |
| Diamètre et longueur de l'outil | ER11.0-8mm, inférieur ou égal à 75 mm | Fixations de pièces | Fixation en acier avec position de trou réservée Peut ajouter un support de clip er50, une carte 63,80 |
| matériel de travail | Métal: alliage d'aluminium, alliage de cuivre, alliage d'or, alliage d'argent. * acier, * alliage de titane | Plastique non métat, bois, cire, jade, verre, etc. |
Liste d'expédition
| Numéro de commande | Taper | Nom | Expliquer | Quantité |
| 7 | Équipement | Moteur principal | La machine nue ne contient pas tôle |
1 |
| 2 | Accessoires matériels | Tapez A : autocentrage pince à plateforme |
Ping carré de 8-55 mm | 1 |
| 3 | Fixation des couteaux | Cylindre de serrage ERLI | ER11-4&ER11-6 | 1 |
| 4 | Coupeur | Couteau tranchant, vertical fraise, couteau à bille |
0Couteau tranchant de 0,2 mm (pour sculpter)10 Fraise verticale 2,4,6mm 2, Couteau à bille R 2 |
18 |
| 5 | Électrique | boîtier d'alimentation | Convertisseur de fréquence de commande moteur | 1 |
| 6 | ligne électrique | Alimentation totale pour l'équipement | 1 | |
| 7 | Fil de données USB | Connectez l'ordinateur à la machine hôte | 1 | |
| 8 | Volant électronique | Mouvement de l'arbre de fonctionnement | 1 | |
| 9 | Outil | 1 jeu de clés à agoniste intérieures | 1.5-109PCS | 1 |
| 10 | Un jeu de clés à broche | Clé ouverte de 14 et 17 mm | 1 | |
| 1 | Matériel | Génération bois 4 pièces | Entraînez-vous avec | 1 |
Options et mises à niveau
| Numéro de commande | Taper | Nom | Expliquer | Quantité |
| 1 | Transmission | Broyage domestique de tige de soie C5 | 1204 &1604 | 3 |
| 2 | Axe Prindpal | 40000r pm | Puissance également 800W diamètre 65mm | 1 |
| 3 | Fixation des couteaux | Cartouche de clip broche ER11 | Ensemble complet 2 ~ 8 mm | 10 |
| 4 | Luminaire carré | Une pince inversée à pince auto-centrante | plage de serrage de 50-75 mm | 1 |
| 5 | B augmenter la pince auto-centrante | Plage de serrage de 0-100 mm | 1 | |
| 6 | Fixation de bâton | Pince 80 serrée à la main (quatre pattes) |
Occupant une hauteur de 48 mm, peut contenir le Matériau de la tige et matériau carré |
1 |
| 7 | Mandrin 80 pour le travail des métaux (trois croassements) |
La hauteur de course de 66 mm, la centricité est mieux que les quatre jours |
1 | |
| 8 | Attelle ER40 | Concentricité à haute adhérence, utilisée avec ER40 | 1 | |
| (ER50,ER40 deux en option) | Cartouche (Clamp-holding Φ 4to 30 mm) | |||
| 9 | Un jeu de clips ER40 | 6.8.10.12.15.18.20.25.28.30mm Cylindre de serrage (correspondant au même diamètre) |
10 | |
| 10 | Attelle ER50 | À utiliser avec la cartouche ER50 (humide Φ 4-36 mm) | 1 | |
| 11 | Modèle optionnel de cartouche ER50 | Dans un rayon de 4-36 mm de taille facultative, 70 yuans chacun | 1 |
Avantages du produit
Grande flexibilité :La conception à cinq axes offre une plus grande liberté de traitement et peut traiter des géométries complexes.
Facile à installer et à utiliser :Interface de configuration et d'utilisation simple, adaptée aux utilisateurs débutants et professionnels.
Haute précision et fiabilité :Le système de contrôle sophistiqué et la conception structurelle garantissent une haute précision et une cohérence de chaque traitement.
Gain de place :Sa conception compacte le rend adapté à tout laboratoire, atelier ou environnement éducatif.
Application
Éducation et formation :Utilisé comme outil pédagogique dans les cours d'ingénierie et de fabrication pour aider les étudiants à apprendre la technologie d'usinage multi-axes.
Prototypage :Utilisé pour le prototypage rapide afin de réduire les cycles de conception et de test.
Fabrication de bijoux :Effectue des opérations de gravure et de meulage de haute précision, adaptées à la fabrication de bijoux aux conceptions complexes.
Production à petite échelle :Convient à la production en petits lots de pièces personnalisées, en particulier lorsqu'une haute précision est requise.
Recherche et innovation :Fournit des capacités d’usinage multi-axes aux laboratoires et aux instituts de recherche pour soutenir la recherche sur de nouveaux matériaux et technologies.
Quel que soit votre besoin, n'hésitez pas à nous contacter.
Contactez-nous :xslightings@xslightings.com
FAQ
Quelles sont les dimensions de la table de la fraiseuse à axes Pocket CNC 5- ?
Les dimensions de la table sont généralement de 150 mm x 150 mm, mais les dimensions exactes peuvent varier selon le modèle.
Quels matériaux la machine peut-elle traiter ?
Il prend en charge le traitement d'une large gamme de matériaux, notamment l'aluminium, le laiton, l'acier inoxydable, le bois, le plastique et les matériaux composites.
Comment la précision de l'usinage est-elle assurée ?
Des servomoteurs et des encodeurs de haute précision, combinés à un logiciel et un matériel de contrôle avancés, garantissent la précision de chaque usinage.
À qui convient cette machine ?
Il convient aux professionnels de la fabrication, aux designers, aux ingénieurs, aux établissements d'enseignement, aux bricoleurs, etc.
La machine nécessite-t-elle une alimentation spéciale ?
Il utilise généralement une alimentation monophasée standard de 110 V ou 220 V, et aucune configuration d'alimentation particulière n'est requise.
