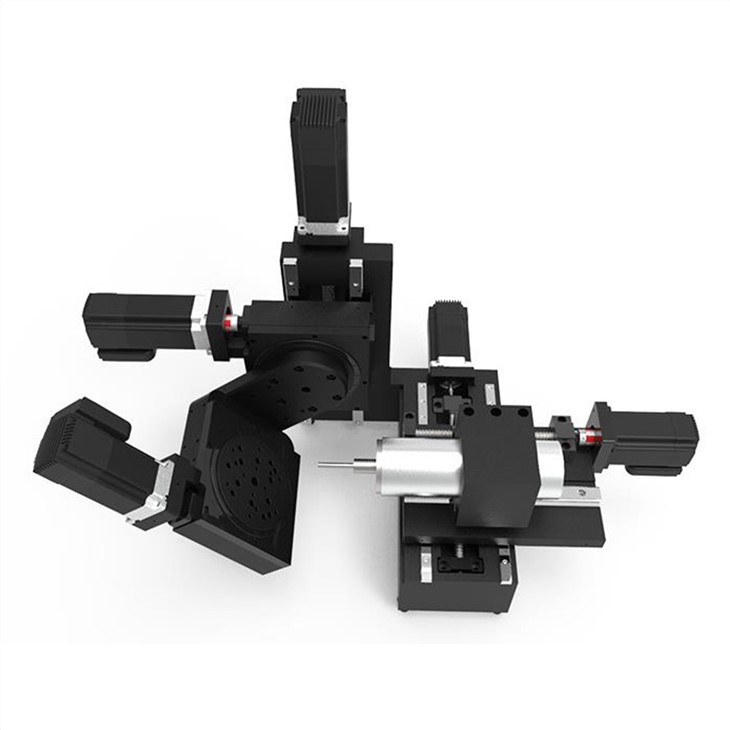

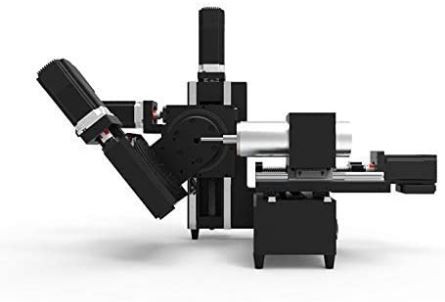

Usinage CNC à 5 axes
L’usinage CNC à 5 axes est une version de mise à niveau qui utilise le moteur servo No.57, la vitesse normale du moteur dans les 2,5 m/min, et la vitesse servo peut être à moins de 12 m/min, servo pas de bruit, réaction élevée, précision de positionnement, avertissement sans pas.
Support nc de bureau aux matériaux de moulin comme plastiques communs, alliage d’Al, Bois, Cuivre, Or, Argent, Cire, différents matériaux
peut utiliser différents bits d’outil, sans clé d’utilisation, fonctionnement facile.

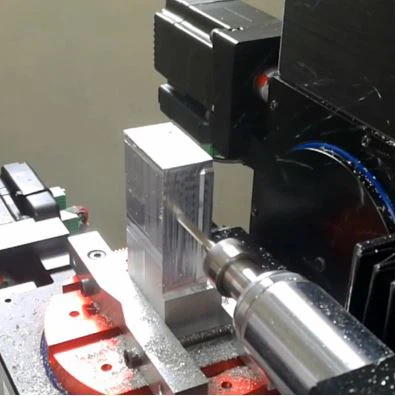

Test vidéo
Un projet de test CNC à cinq axes acheté par l’équipe de robots intelligents du MIT.
(Plusieurs projets conçus par l’équipe, dont MIT Mini Cheetah :https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkget la solution Rubik’s Cube la plus rapide au monde Question de robot:https://www.youtube.com/watch?v=nt00QzKuNVYutilise des machines Pocket NC pour fabriquer des pièces pour des projets de robots similaires.)
Tech Specs
| dimension totale | 650*400*450mm | dimension de table | 140*130mm |
| poids total | 60kg | poids de table maximum | 74kg |

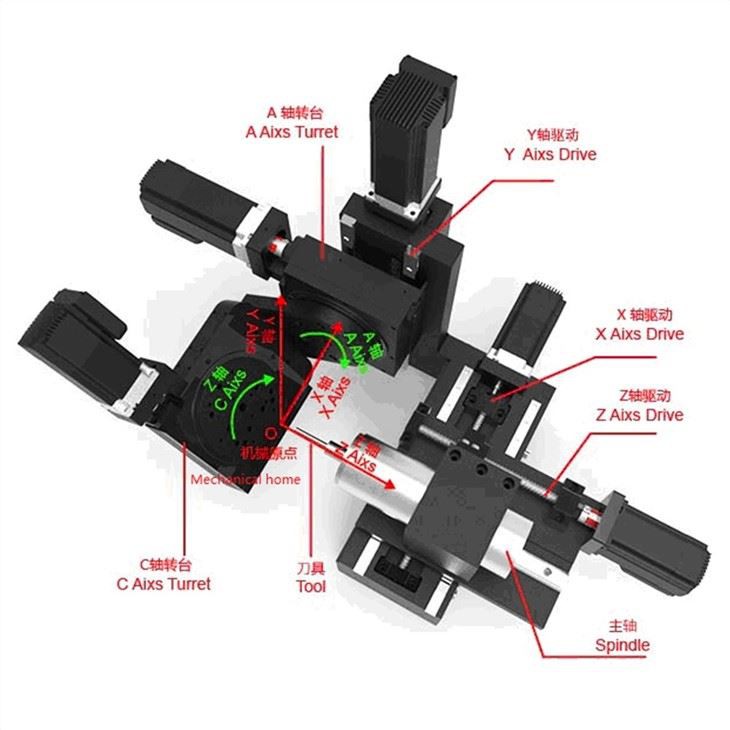

| axe x,y,z efficace | x160*y200*z125 | a,c,rotation mouvement efficace | A:±10° C:360° |
| zone d’usinage efficace | x150*y150*z125 | a,caxis rotaing data | 1:50 roulement rotatif de croisement de ver de broyage |
| vis à billes à trois axes | x&z:1204 c7 y:1605 c7 | guide linéaire | x:hiwin mgn 12,y:hiwin mgn 15, z:hiwin hgh20 |
| Cadre | 6061T6 IA +45 éteint et acier trempé | vitesse d’usinage | 2500mm/min (différents matériaux ont des vitesses différentes) |
| type d’axe principal | Φ65mm 800W fuseau motorisé de refroidissement à l’eau, 24000r/min | pièces luminaire | montage en acier, stand de montage de reservation holeer50, 63,80chuck |
| preuve de poussière | type d’organes de couverture de joint d’huile (traitement à l’eau de table rotatif) | outil dimefension | ER110-7mm |
| Matériel | plastiques, alliage ai, bois, cuivre, or, argent, cire, etc. | ||
| Axe | X | Y | Z | |||
| Vitesse maximale | 98,4 ipm(pouces par minute) 2500mm/min | 98,4pipm 2500mm/min | 98,4pipm 2500mm/min | |||
| Résolution | 0,00024in 0,001 mm | 0,00024in 0,006 mm | 0,00024in 0,006 mm | |||
| Mouvement max | 6.57in(-2.95~3.62in) 167mm(-75~92mm) | 8.38in(-3.54~4.44in) 213mm(-90~113mm) | 8.46in(-0~0.1in) 215mm(-0~8.46mm) | |||
| Repérabilité de réinitialisation de homing | ±0,000039in 0,001 mm | ±0,000039in 0,001 mm | ±0,000039in 0,001 mm | |||
| Répétabilité | charge:0% | ±0,0011in±0,03 mm | charge:0% | ±0,0011in±0,03 mm | charge:0% | ±0,0011in±0,03 mm |
| Axe | Un | C | Axe principal | |||
| Vitesse maximale | 41,6°/s | 41,6°/s | Vitesse de l’axe principal | 0-24 000 tr/min | ||
| Résolution | 0,08° | 0,08° | Sortie | 800w | ||
| Mouvement max | ±110° | 360° | Changement d’outil | Clé hexagonale de 3 mm | ||
| Répétition de homing | ±0,03° | ±0,03° | Fréquence motrice | 400hz | ||
| Répétabilité | 0 charge,±0.03° | 0 charge,±0.03° | Outil | ER11 toolholder,max 7mm | ||
| Sauter | <> | <> | / | |||

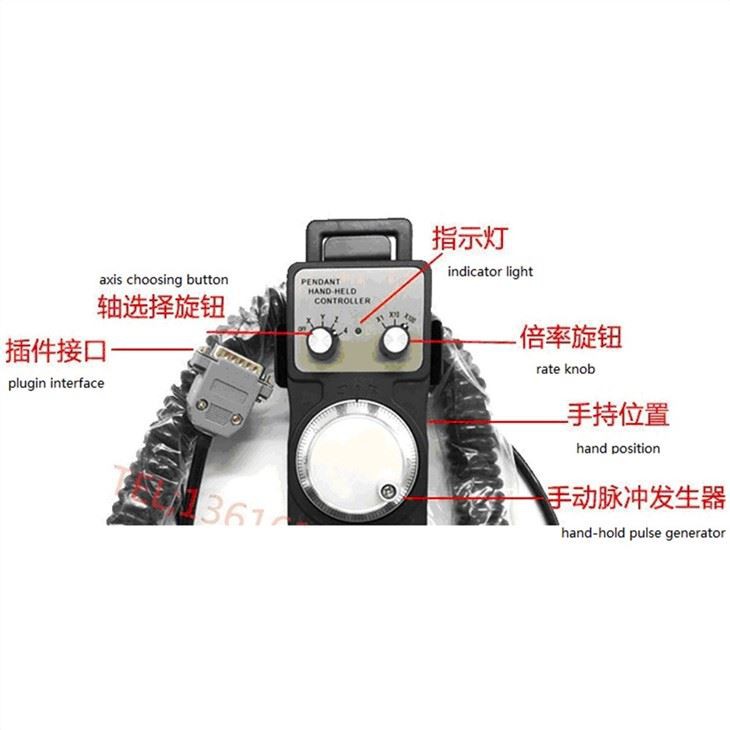

| Contrôle de la machine | ||||||
| 5 axe Logiciel CNC de bureau | Logiciel de chemin d’outil : y compris le post-processeur Autodesk Fusion360(Suggéré), Support PwerMill | |||||
Boîtier métallique V3-Enclos
Coque en tôle V3, couleur noire, plaque d’aluminium de 2,5 mm d’épaisseur, 750*500*600mm
Le rotatif passe de l’engrenage de ver au réducteur harmonique et à l’axe Z du rail linéaire unique aux rails linéaires doubles.
BLDC Servo Motor et C5 Ball Screws, HIWIN Linear Rails sont l’offre standard.
Cette machine CNC à cinq axes convient-elle à un traitement complexe ?
Contactez-nous:xslightings@xslightings.com
